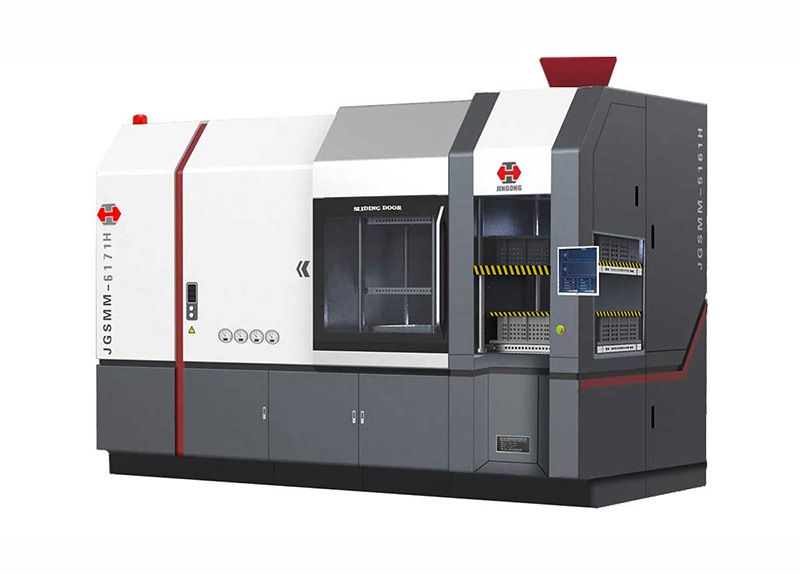

全自動水平射砂造型機
JGSMM-6171H
1.設備穩定性好，生產效率高，使用壽命長，能耗低。
2.一體化設計，操作簡單方便，安裝快捷，更加安全。
3.全包圍密封，更加環保，操作簡單，故障易查，維護成本低。
4.采用進口伺服液壓系統，設備運行平穩，精度高，噪音低，自帶油溫功能系統，節能環保。
5.可根據產品靈活調節射砂壓力，射砂氣流量?？筛鶕?jù)客戶產品需求進行砂箱尺寸，砂型高度來增加多觸頭及雙向壓實等個性化定制。
2.一體化設計，操作簡單方便，安裝快捷，更加安全。
3.全包圍密封，更加環保，操作簡單，故障易查，維護成本低。
4.采用進口伺服液壓系統，設備運行平穩，精度高，噪音低，自帶油溫功能系統，節能環保。
5.可根據產品靈活調節射砂壓力，射砂氣流量?？筛鶕?jù)客戶產品需求進行砂箱尺寸，砂型高度來增加多觸頭及雙向壓實等個性化定制。
產品介紹
全自動水平射砂造型機
JGSMM-6171H
機型 項目 | 5161H | 5565H | 6171H | 備 注 |
| 機 長 | 4130 | 4130 | 4800 | 標準機型為右出砂型，可定制左出砂型。 |
| 機 寬 | 1900 | 1900 | 2300 | |
| 機 高 | 2853 | 2853 | 2953 | |
| 機器重量（T） | 9.5 | 10.3 | 11.2 | |
| 砂箱尺寸 | 510*610 | 550*650 | 610*710 | 套箱中間放射到兩端的斜度為4° |
| 砂型高度 | 240~400 | 240~400 | 240~400 | 在可調節范圍內數控自由調節 |
| 制模要求 | ≤180 | ≤180 | ≤180 | 主要是指單邊高度 |
| 進砂量（m3/″） | 0.006 | 0.006 | 0.006 | 上下砂桶單元獨立供砂 |
| 造型速度（秒/型） | 37″～47″ | 37″～47″ | 37″～47″ | 無砂芯80～100型/小時 |
| 電機功率（KW） | 30 | 30 | 30 | 電源為380V五芯線接入 |
| 用氣量/空壓機（m3/kw） | 1.5/ 27 | 1.5/ 27 | 1.5/ 27 | 空壓機必須滿足需要 |
| 運行氣壓（KG） | 5~6 | 5~6 | 5~6.5 | 見儲氣罐進口的壓力表 |
| 運行油壓（Pa） | 160 | 160 | 170 | 見設備液壓站的油壓表 |
| 砂型緊實度 | 外部80～90，芯部70～85，緊實度測量面為35mm*35mm。 | 見說明書 | ||
| 鐵砂占比 | 無箱造型時1:6有箱造型時1:4，在確保安全生產的情況下直接決定開模排列數。 | |||
| 壓縮比 | 混砂配比良好的情況下壓實前后為1.4：1，根據砂型壓縮比和模具高度計算澆口棒安裝高度。 | |||
| 運行模式 | 手動和自動雙運行模式 | 見說明書 | ||
| 澆口位 | 制作的模具澆口位置需我司提供 | 見圖紙 | ||
| 1. 采用球墨鑄件底座固定四條活動導柱，砂箱和活動板等鑄件采用球墨鑄鐵鑄件。 2. 采取高溫定型去應力處理，確保機器長期抗疲勞、使用不變形設備零部件均采用定型、滲碳、熱處理、深冷處理、酸洗、磷化、鍍鉻、防銹、防腐、研磨等工藝處理，確保設備長時間使用。 核心部件采用高品質進口品牌，保證耐用性及穩定性；零部件加工采用沙迪克慢走絲切割、大型龍門加工中心及進口高速銑生產制造，徹底保證零部件的裝配的一致性和加工的精密度。 | ||||
全自動水平變頻造型機特點：
1、射砂無死角；
Shooting sand without dead ends
2、水平射砂，技術領先；
Horizontal shooting sand,leading technology
3、三面進氣，射砂均勻；
Air enter in from three sides,shooting sand evenly
4、高精度配合，推型更穩定，不會錯箱；
High precision match,more stable of pushing mould,flasks will never be in wrong position
5、緊實度更高；
Higher compactness
6、全包圍密封，更加環保；
Full sealing,more Eco-friendly
7、可變頻，速度可調；
Adjustable variable frequency and speed
8、一體化設計，安裝快捷、使用方便，更加安全；
Integrated design,quick installation,easy to use,much safer
9、機器配件加工精度更高，降低磨損，提升使用壽命。
High precision components,redyuce wear,increase using life
