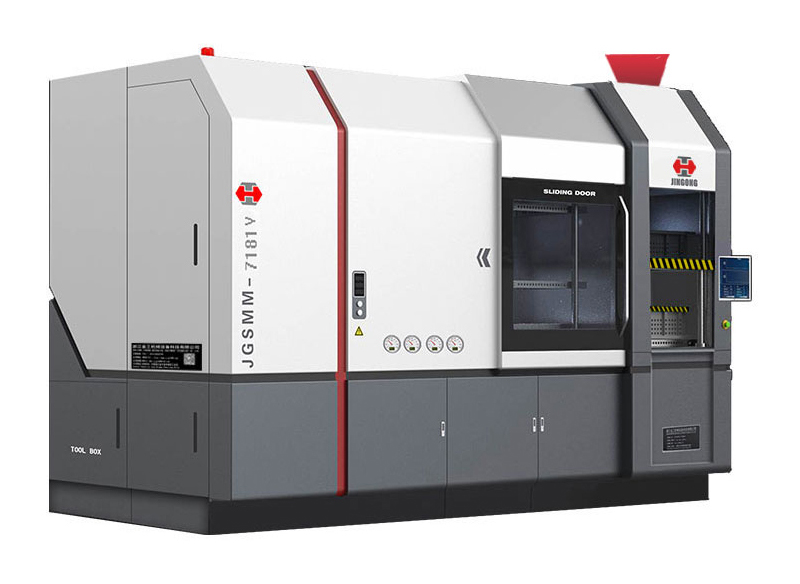

全自動上下射砂造型機
JGSMM-7181V
1.采用上下垂直射砂，射砂無死角，射口位置和大小可自由調節。
2.采用雙射砂筒獨立射砂,射砂效果好，砂型緊實度高。
3.采用機械與氣動雙密封控制系統，密封性好，無飛砂，更環保。
4.采用進口伺服液壓系統，設備運行平穩，精度高，噪音低，自帶智能油溫加熱風冷功能，更加智能化。
5.操作簡單，效率更高，可變頻，速度可調，可做大深度產品鑄件，緊實度高。
6.可根據用戶產品需求進行砂箱尺寸，砂型高度，多觸頭及雙向壓實等個性化定制。
2.采用雙射砂筒獨立射砂,射砂效果好，砂型緊實度高。
3.采用機械與氣動雙密封控制系統，密封性好，無飛砂，更環保。
4.采用進口伺服液壓系統，設備運行平穩，精度高，噪音低，自帶智能油溫加熱風冷功能，更加智能化。
5.操作簡單，效率更高，可變頻，速度可調，可做大深度產品鑄件，緊實度高。
6.可根據用戶產品需求進行砂箱尺寸，砂型高度，多觸頭及雙向壓實等個性化定制。
產品介紹
全自動上下射砂造型機
JGSMM-7181V
機型 項目 | 5161V | 5565V | 6171V | 6575V | 7181V | 8590V | 備 注 |
| 機 長 | 4150 | 4150 | 4800 | 4850 | 4900 | 5000 | 標準機型為右出砂型，可定制左出砂型。 |
| 機 寬 | 1910 | 1910 | 2300 | 2300 | 2350 | 2400 | |
| 機 高 | 3200 | 3200 | 3200 | 3200 | 3250 | 3300 | |
| 機器重量（T） | 10.5 | 11 | 12.3 | 13.1 | 14.7 | 15.8 | |
| 砂箱尺寸 | 510*610 | 550*650 | 610*710 | 650*750 | 710*810 | 850*900 | 套箱中間放射到兩端的斜度為4° |
| 砂型高度 | 360~500 | 360~500 | 360~500 | 360~500 | 360~500 | 360~500 | 在可調節范圍內數控自由調節 |
| 制模要求 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | ≤180 | 主要是指單邊高度 |
| 進砂量（m3/″） | 0.006 | 0.006 | 0.007 | 0.007 | 0.007 | 0.007 | 上下砂桶單元獨立供砂 |
| 造型速度（秒/型） | 40″～50″ | 40″～50″ | 40″～50″ | 42″～51″ | 42″～51″ | 42″～51″ | 無砂芯80～100型/小時 |
| 電機功率（KW） | 30 | 30 | 35 | 35 | 35 | 40 | 電源為380V五芯線接入 |
| 用氣量/空壓機（m3/kw） | 1.8/ 30 | 1.8/ 30 | 2/ 30 | 2/ 32 | 2/ 32 | 2/ 32 | 空壓機必須滿足需要 |
| 運行氣壓（KG） | 5~6.5 | 5~6.5 | 5~6.5 | 5~7 | 5~7 | 5~7 | 見儲氣罐進口的壓力表 |
| 運行油壓（Pa） | 170 | 170 | 170 | 170 | 170 | 170 | 見設備液壓站的油壓表 |
| 砂型緊實度 | 外部80～90，芯部70～85，緊實度測量面為35mm*35mm。 | 見說明書 | |||||
| 鐵砂占比 | 無箱造型時1:6有箱造型時1:4，在確保安全生產的情況下直接決定開模排列數。 | ||||||
| 壓縮比 | 混砂配比良好的情況下壓實前后為1.4：1，根據砂型壓縮比和模具高度計算澆口棒安裝高度。 | ||||||
| 運行模式 | 手動和自動雙運行模式 | 見說明書 | |||||
| 澆口位 | 制作的模具澆口位置需我司提供 | 見圖紙 | |||||
| 1. 采用球墨鑄件底座固定四條活動導柱，砂箱和活動板等鑄件采用球墨鑄鐵鑄件。 2. 采取高溫定型去應力處理，確保機器長期抗疲勞、使用不變形設備零部件均采用定型、滲碳、熱處理、深冷處理、酸洗、磷化、鍍鉻、防銹、防腐、研磨等工藝處理，確保設備長時間使用。 核心部件采用高品質進口品牌，保證耐用性及穩定性；零部件加工采用沙迪克慢走絲切割、大型龍門加工中心及進口高速銑生產制造，徹底保證零部件的裝配的一致性和加工的精密度。 | |||||||
全方位/上下射砂變頻造型機特點：
1、升級換代，更加智能；
Updating and upgrading,more intelligent
2、上下射砂，多噴嘴任意調節；
Up and down shooting sand,faculative adjustable multi-nozzles
3、三面進氣，射砂均勻；
Air enter in from three sides,shooting sand evenly
4、操作簡單，效率更高；
Simple operation more effcient
5、緊實度更高，可做大深度產品鑄件；
Higher compactness,can produce large castings
6、全包圍密封，更加環保；
Full sealing,more Eco-friendly
7、可變頻，速度可調；
Adjustable variable frequency and speed
8、一體化設計，安裝快捷、使用方便，更加安全；
Integrated design,quick installation,easy to use,much safer
9、機器配件加工精度更高，降低磨損，提升使用壽命。
High precision components,redyuce wear,increase using life
